焊接技術廣泛應用于工業領域，幾乎通過焊接加工的鋼材占世界鋼材產量的50%。超聲檢測是檢測焊縫并為焊接質量提供重要數據的主要無損檢測手段之一。

焊接的接頭形式有很多，不同的接頭形式檢測工藝也不相同，其中以對接接頭最為普遍，例如鋼管的螺旋焊接和直縫焊接。

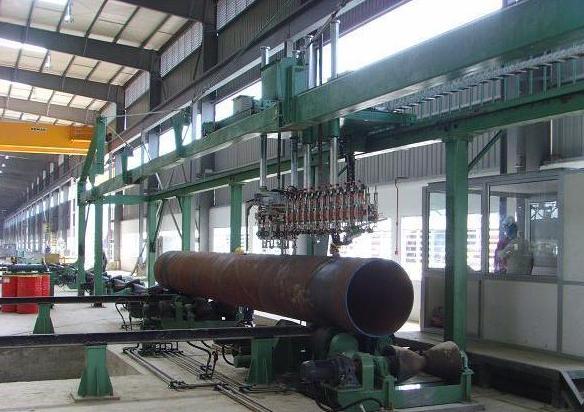

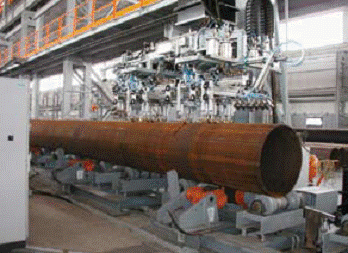

焊縫使用手工檢測同樣存在檢測效率低下，容易漏檢等現象，使用超聲波探傷檢測結合機電一體化技術能夠輕松實現螺旋焊管和直縫焊管的焊縫的自動化檢測。

由于焊縫的特殊性，一般使用多個探頭多種角度對焊縫進行檢測。

主要特點：

耦合方式：噴水耦合

  掃查覆蓋率：焊縫100%掃查，熱影響區100%掃查，母材列線掃查或100%掃查

掃查方式：螺旋焊管材螺旋前進，探頭二維跟蹤焊縫。直縫焊管直線前進，探頭原地跟蹤焊縫

焊縫跟蹤方式：機械跟蹤、激光跟蹤。

掃查速率：線速度0-300mm/s

管材直徑：100-1000mm

  檢測方式：焊縫角度入射、熱影響區和母材垂直入射

顯示方式：A、B、C圖像顯示

缺陷標記：打標、坐標記錄
